Aplikasi Termodinamika dalam Kehidupan Sehari-hari (Dispenser)

Dispenser adalah salah satu alat rumah tangga yang menggunakan listrik untuk dapat memanaskan elemen pemanas dan menjalankan mesin pendinginnya. Dispenser ada yang menggunakan prinsip kerja dengan elemen pemanas dan mesin pendingin(compressor).  Dispenser atau tempat air minum adalah salah satu peralatan listrik atau elektronik yang didalamnya terdapat heater sebagai komponen utamanya, heater berfungsi untuk memanaskan air yang ada pada tabung penampung, Heater umumnya memiliki daya sekitar 200-300 Watt. Heater dapat memanaskan air yang terdapat di dalam dispenser. Biasanya dispenser berisi 19 liter air, yang di tempatkan paada sebuah galon.

1. AntiSpill, tempat dudukan galon
2. Fuse, pengaman dan pemutus rangkaian arus
3. Tombol Power Switch, tombol untuk menyalakan dispenser
4. Power Indicator, lampu indicator on
5. Hot Indicator, lampu indicator hot
6. Extra Hot Indicator, lampu indicator extra hot
7. Tombol Extra Hot, tombol untuk extra hot
8. Blue Water Tap, tempat keluarnya air biasa
9. Red Water Tap, tempat keluarnya air panas
10. Drainage Plug, tempat penampungan air yang berceceran/tumpah

Prinsip kerja pemanas air

Proses pemanasan air terjadi pada saat air masuk kedalam tabung pemanas. Tabung pemanas merupakan tabung yang terbuat dari logam yang disekitar tabung tersebut dikelilingi oleh elemen pemanas, sehingga ketika air mengalir dari tampungan menuju tabung pemanas sensor suhu yang ada pada tabung pemanas akan memicu elemen pemanas untuk bekerja, suhu tinggi yang dihasilkan elemen pemanas diserap oleh air yang suhunya lebih rendah, setelah suhu air dalam tabung pemanas tinggi maksimal sensor suhu yang ada pada tabung pemanas akan memutuskan arus listrik pada elemen pemanas, pada saat elemen pemanas menyala lampu indikator pemanas menyala dan pada saat elemen pemanas mati lampu indikator pemanas mati.

Pada tabung dispenser dipasang Heater/pemanas serta sensor suhu atau thermostat yang berfungsi untuk membatasi kerja heater agar tidak bekerja terus-menerus yang akan menimbulkan suhu air dalam tabung dispenser berlebihan, karena apabila heater berkerja berlebih, heater akan panas dan bahkan heater tersebut akan terjadi kerusakan didalamnya. Untuk mengurangi terjadinya resiko tersebut, di heater dipasang thermostat yang berguna untuk mengatur suhu.

Ketika suhu air yang dipanaskan oleh heater mencapai suhu tertentu sehingga melebihi suhu kerja sensor/thermostat maka sensor akan bekerja dan memutuskan arus yang mengalir ke heater, dengan demikian heater akan berhenti bekerja sehingga suhu air tetap terjaga sesuai dengan kebutuhan, bisa dilihat di lampu indikator dari warna merah akan berganti warna hijau. Heater akan bekerja kembali manakala suhu air pada tabung menurun sampai suhunya berada dibawah suhu kerja sensor, sensor dipasang seri dengan heater, dengan demikian fungsi dari sensor ini mirip seperti saklar, hanya saja bekerjanya secara otomatis berdasarkan perubahan suhu.

 Prinsip kerja pendingin air

            Proses pendinginan air pada dispenser pada umumnya dibedakan menjadi 2 yaitu:

1.     Pendinginan Air dengan Fan

Proses pendinginan air menggunakan fan dilakukan dengan cara menghisap suhu tinggi pada air ketika air berada pada tampungan air kedua yang letaknya berada dibawah tampungan air pertama, namun pada kenyataannya fan hanya alat bantu untuk mempercepat pembuangan panas pada air, sehingga temperatur air hanya akan turun sedikit saja. Setelah melewati tampungan air kedua air akan dikeluarkan melalui keran dan siap untuk diminum.

2.     Pendinginan Air dengan Sistem Refrigran

Pendinginan air pada dispenser menggunakan sistem refrigran sama seperti sistem refrigran pada kulkas hanya saja evaporatornya dimasukkan kedalam tampungan air kedua yang berada dibawah tampungan air pertama, sehingga air disekitar evapurator akan menjadi air dingin. Hasil pendinginan air pada dispenser menggunakan sistem refrigran lebih maksimal dibandingkan pendinginan air menggunakan fan. Setelah air melalui proses pendinginan pada tampungan air kedua, air akan mengalir dan keluar memalui keran.

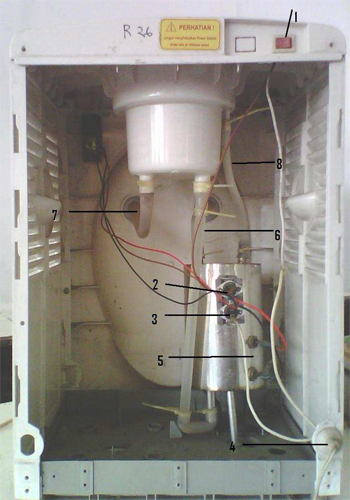

Nama komponen pada dispenser:

1. Saklar On/Off, untuk menyalakan Dispenser dan mematikan Dispenser
2. Thermostat 1, mengendalikan suhu air di dalam tangki air
3. Thermostat 2, mengendalikan suhu air di dalam tangki air
4. Saluran daya utama, penyalur daya dari sumber
5. Elemen pemanas, untuk memanaskan air
6. Saluran air panas, tempat menyalurkan air ke dalam tabung pemanas dan red water tap
7. Saluran air normal, tempat menyalurkan air ke dalam tabung pendingin atau blue water tap
8. Pipa pembuangan,  tempat pembungan sisa air yang tidak terpakai
